在工业现场，设备运行数据的实时性往往直接决定了产线效率与故障响应速度。很多工厂虽然上了ERP和MES，但底层设备的数据仍然靠人工抄表，这中间的断层恰恰是自动化改造中最容易被忽视、也最值得投入的环节。今天从方案设计与实施流程两个维度，聊聊如何把PLC控制柜里的数据真正“挖”出来、用起来。

一、方案设计：从信号源头到数据上云的链路拆解

整套监控系统的物理基础是PLC控制柜，它不仅是电气控制的枢纽，更是现场数据的汇聚点。设计阶段首先要明确采集对象——是变频器的频率、电机的电流，还是传感器的温度、压力？不同信号的采集频率和精度要求差异很大。例如，对于高速运转的包装线，振动信号的采样频率建议不低于1kHz，而普通温度巡检200ms一次就足够了。

数据采集层的核心是选型。目前主流做法是在PLC控制柜内加装工业网关或边缘采集模块，通过Modbus TCP、Profinet或OPC UA协议与PLC通信。这里有个容易被忽略的细节：设备联网不仅要考虑协议兼容性，还要评估PLC的通信负载能力。如果PLC本身扫描周期已经很紧张，建议采用独立采集模块直连传感器，避免影响控制程序的实时性。

1. 网络架构与硬件部署要点

• 底层采集：在PLC控制柜内预留通信端口，推荐使用带光电隔离的RS485转以太网模块，抗干扰能力强，布线也简洁。

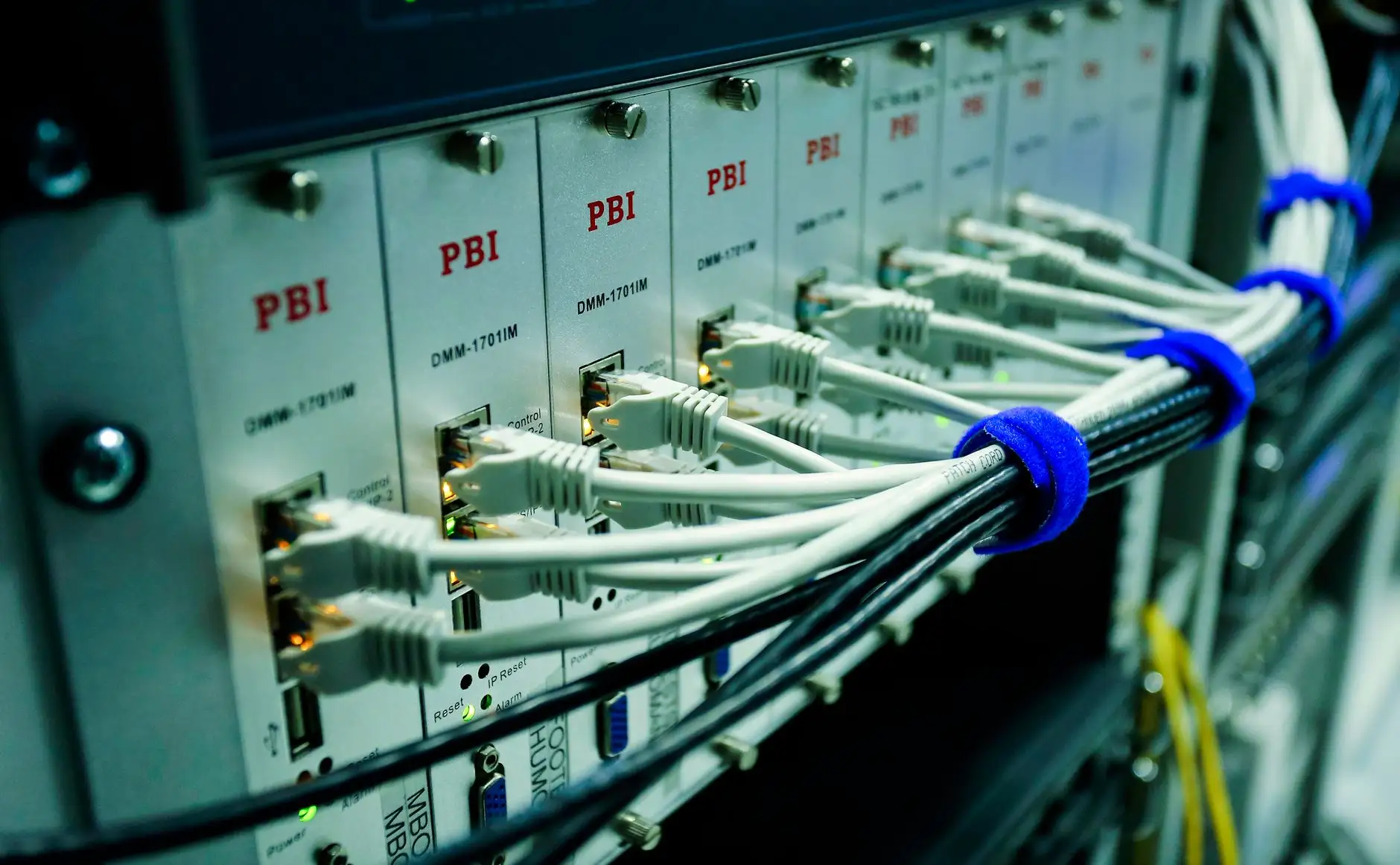

• 中间传输：工厂内部建议铺设工业级环网交换机，支持MRP（介质冗余协议），单点断线不影响整体通信。
• 上层应用：数据经MQTT协议转发至私有云或本地服务器，数据库建议采用时序数据库（如InfluxDB），写入性能远优于传统关系型数据库。

二、实施流程：接线、配置与调试的实战经验

实施阶段最忌讳的是“重硬件、轻软件”。第一步是完成PLC控制柜内的硬件安装——网关固定、天线引出、电源接线都要符合EMC规范，接地电阻必须小于4Ω，否则现场变频器启动时容易引起通信误码。第二步是点位表的梳理，这一步直接决定后续数据质量的优劣。建议由电气工程师和工艺工程师共同确认每个变量的量程、单位、报警上下限，并形成签字版文档。

软件配置上，数据采集程序的编写要遵循“先读后写”原则，即先读取PLC的寄存器状态，确认通信正常后再启用写操作，避免误写导致设备动作异常。调试阶段重点观察采集数据的实时性与完整性——比如用Wireshark抓包分析Modbus TCP报文，确认是否有丢包或延迟抖动。实测中，普通工业以太网环境下，端到端延迟应控制在50ms以内，丢包率低于0.1%。

2. 项目落地时的常见问题与对策

1. PLC通信端口不足：部分老旧PLC只有1个编程口，与触摸屏和采集网关同时通信会冲突。解决方案是采用分线器或增加通信扩展模块，但务必确认PLC固件版本支持多主站访问。
2. 数据抖动与毛刺：模拟量采集经常出现瞬时跳变，不要盲目加大滤波系数，建议在采集程序中加入中值滤波算法，取3次采样的中间值，效果远好于均值滤波。
3. 设备联网后网络安全问题：工业自动化系统的隔离防护不能省。网关设备应支持VPN或白名单访问机制，至少做到物理隔离或VLAN划分。

三、总结

工业现场设备运行数据的实时监控，本质上是工业自动化与信息化深度融合的落地实践。方案并不复杂，但每个环节都需要扎实的现场经验支撑——从PLC控制柜的硬件改造到数据采集的点位规划，从设备联网的协议选择到后期运维的故障排查，耐心和细致比技术本身更重要。把基础工作做扎实，数据自然能成为产线优化和预测性维护的可靠依据。
